উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | prostepper |
সাক্ষ্যদান: | CE/ISO/ROHS |
মডেল নম্বার: | PST35H253-6P12 |
ন্যূনতম চাহিদার পরিমাণ: | 10 খানা |
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | 38.5 * 24 * 23 সেমি |
ডেলিভারি সময়: | 10-15 কার্যদিবস |
পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, এল / সি, মানিগ্রাম |
যোগানের ক্ষমতা: | 250000 পিসি প্রতি মাসে |
নাম: | 2 ধাপ নেমা 14 ইউনি-পোলার স্টিপার মোটর | মোটর ফ্রেমের আকার: | 35 mm |
---|---|---|---|
জিভ ধরে: | 0.25Nm | সম্পর্কিত বর্তমান: | ২.২ এ / পর্যায় |
ওজন: | 0.15KG | লম্বা: | 53mm |
লক্ষণীয় করা: | ইউনিপোলার 2 ফেজ স্টেপার মোটর,0.25N.M 2 ফেজ স্টেপার মোটর,স্বয়ংক্রিয় নেমা 14 স্টিপার মোটর |

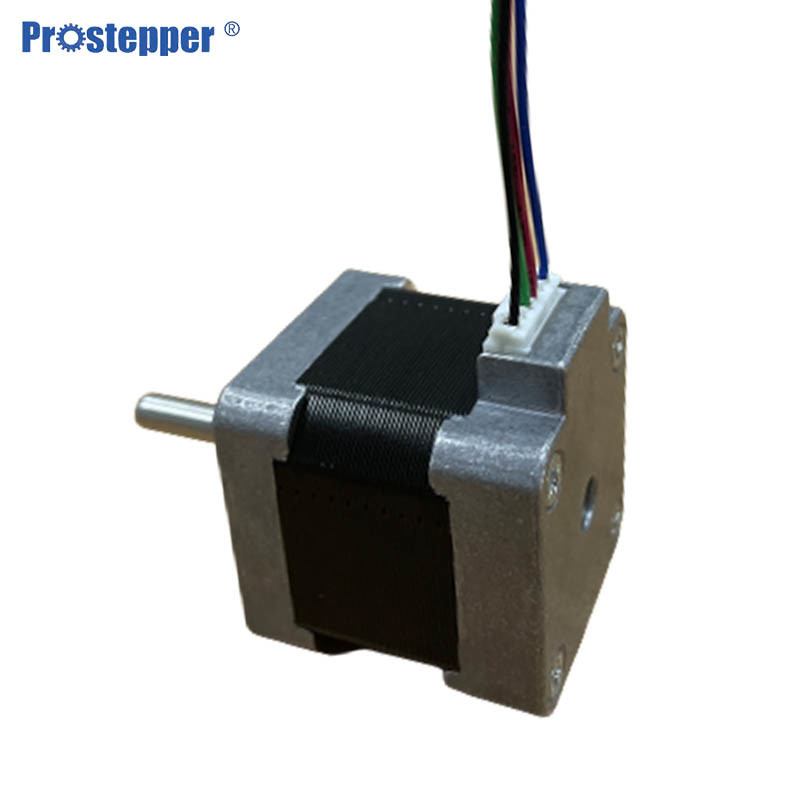

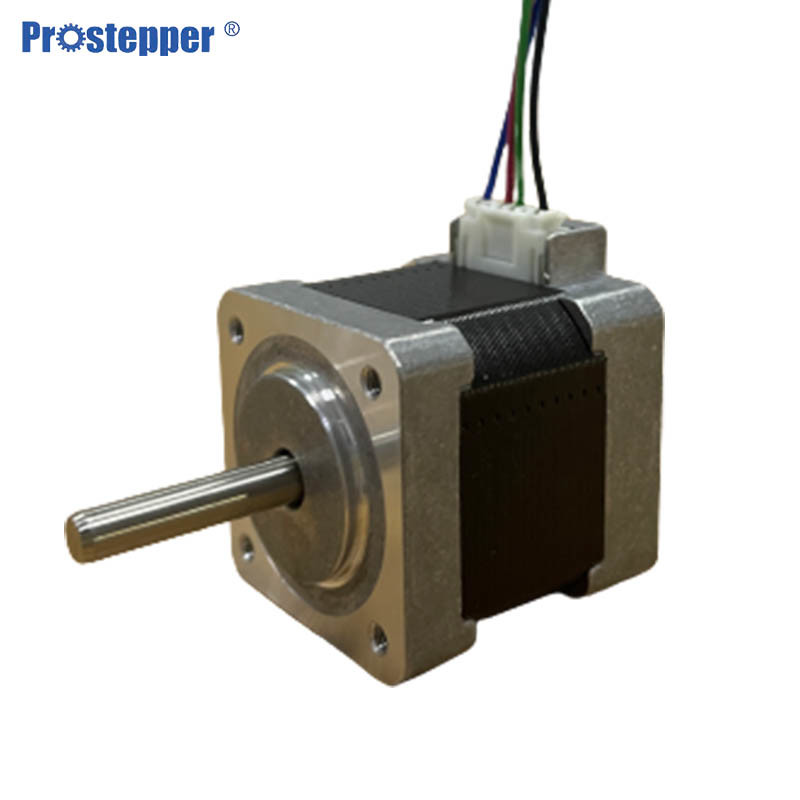

Nema14 0.25Nm ইউনি-পোলার PST35H253-6P12 2 ফেজ অটোমেটিক স্টেপার মোটর
আমাদের স্টেপার মোটরের প্রয়োগ
স্টেপার মোটরগুলি তাদের ব্যবহারে বৈচিত্র্যময়, তবে কিছু সাধারণের মধ্যে রয়েছে:
* 3 ডি প্রিন্টিং সরঞ্জাম
* টেক্সটাইল মেশিন
* ছাপাখানা
* গেমিং মেশিন
* মেডিকেল ইমেজিং যন্ত্রপাতি
* ছোট রোবটিক্স
* সিএনসি মিলিং মেশিন
* ঝালাই সরঞ্জাম
সাধারণ বিবরণ
স্পেসিফিকেশন | মোটর বৈশিষ্ট্য | |
অন্তরণ শ্রেণি | ক্লাস B130 | |
ধাপ কোণ নির্ভুলতা | ± 0.09 | |
ভোল্টেজ সহ্য করা | AC500V (এক মিনিট) | |
অন্তরণ প্রতিরোধ | 100MQ MIN500VDC | |
তাপমাত্রা বৃদ্ধি | 80*C সর্বোচ্চ | |
রেডিয়াল প্লে | 0.025 মিমি সর্বোচ্চ(লোড 450 গ্রাম) | |
অক্ষীয় খেলা | 0.075 মিমি সর্বোচ্চ(লোড 950 গ্রাম) | |
তাপমাত্রা | -10 ~+50 ° সে (অ ঘনীভূত) | |
অপারেটিং এনভায়রনমেন্ট | আর্দ্রতা | 85%RH MAX।(অ ঘনীভূত) |
মধ্যম | কোন ক্ষয়কারী গ্যাস বা ধুলো নেই।সরাসরি পানি, তেল ইত্যাদির সংস্পর্শে নয়। | |
সংগ্রহস্থল পরিবেশ | তাপমাত্রা | 0 ~+50 ° C (নন কন্ডেন্সিং |
আর্দ্রতা | 85%RH MAX।(অ ঘনীভূত) | |
জীবন | 5000 ঘন্টা MIN |
রেডিয়াল লোড এবং অক্ষীয় লোড
মোটর সাইজ | খাদ ব্যাসার্ধ (মিমি) | রেডিয়াল লোড (এন) | অক্ষীয় লোড (এন) | ||||||
মাউন্ট সারফেস থেকে দূরত্ব (মিমি) | |||||||||
5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
NEMA8 | 4 | 15 | 12 | - | 3 | ||||
NEMA 11 | 5 | 50 | 35 | 25 | - | 5 | |||
NEMA 14 | 5 | 50 | 35 | 25 | 20 | - | - | - | 10 |
NEMA 17 | 5 | 50 | 35 | 25 | 20 | - | - | 15 | |
NEMA 23 | 8 | 270 | 180 | 130 | 100 | .০ | - | 20 | |
NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | - | - | 30 |
NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
2 ফেজ Nema14mm ইউনি-পোলার হাইব্রিড স্টেপার মোটরের পণ্যের বিস্তারিত স্পেসিফিকেশন নিচে উল্লেখ করা যেতে পারে:
35 মিমি 2-ফেজ স্ট্যান্ডার্ড টাইপ NEMA14 ইউনি-পোলার 1.8
মোড নং | PST35H226-6P12 |
PST35H236-6P12
|
PST35H253-6P12 |
জিভ ধরে | 0.07Nm | 0.12 এনএম | 0.25Nm |
সম্পর্কিত বর্তমান | 1.2A/পর্যায় | 1.2A/পর্যায় | 1.2A/পর্যায় |
প্রতিরোধ | 3.5Ω /পর্যায় | 3.1Ω /পর্যায় | 4.8Ω /পর্যায় |
প্ররোচনা | 1.2MH/ফেজ | 1.6MH/ফেজ | 3.2MH/ফেজ |
জড়তা | 12g.cm2 | 20g.cm2 | 35g.cm2 |
ওজন | 0.15 কেজি | 0.21 কেজি | 0.24 কেজি |
দৈর্ঘ্য | 53 মিমি | 35 মিমি | 53 মিমি |
সংযোগ | পি | পি | পি |
গতি/টর্ক বৈশিষ্ট্য (রেফারেন্স মান)
স্টেপার মোটরের সুবিধা
