উৎপত্তি স্থল: | জিয়াংসু, চীন |
---|---|
পরিচিতিমুলক নাম: | Prostepper |
সাক্ষ্যদান: | CE.ISO.ROHS.SGS |
মডেল নম্বার: | PST57H265-4P30 |
ন্যূনতম চাহিদার পরিমাণ: | 1pcs |
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | 38.5 * 24 * 23 |
ডেলিভারি সময়: | 7-25 কাজের দিন |
পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, এল / সি |
যোগানের ক্ষমতা: | প্রতি মাসে 250000 পিসি |
আদর্শ: | হাইব্রিড স্টিপার মোটর | মডেল: | PST57H265-4P30 |
---|---|---|---|
তাপমাত্রা বৃদ্ধি: | 80 ° Cmax | রঙ: | কালো এবং রূপা |
মোটর ওজন: | 0.64kg | বিশালাকার (কোন।): | 4 |
ধাপ কোণ (ডিগ্রি): | 1.8degree | মোটর দৈর্ঘ্য: | 51.5mm |
লক্ষণীয় করা: | 57 মিমি হোল্ডিং টর্ক স্টিপার মোটর,নেমা 23 হোল্ডিং টর্ক স্টিপার মোটর,57 মিমি নেমা 23 স্টিপার মোটর |

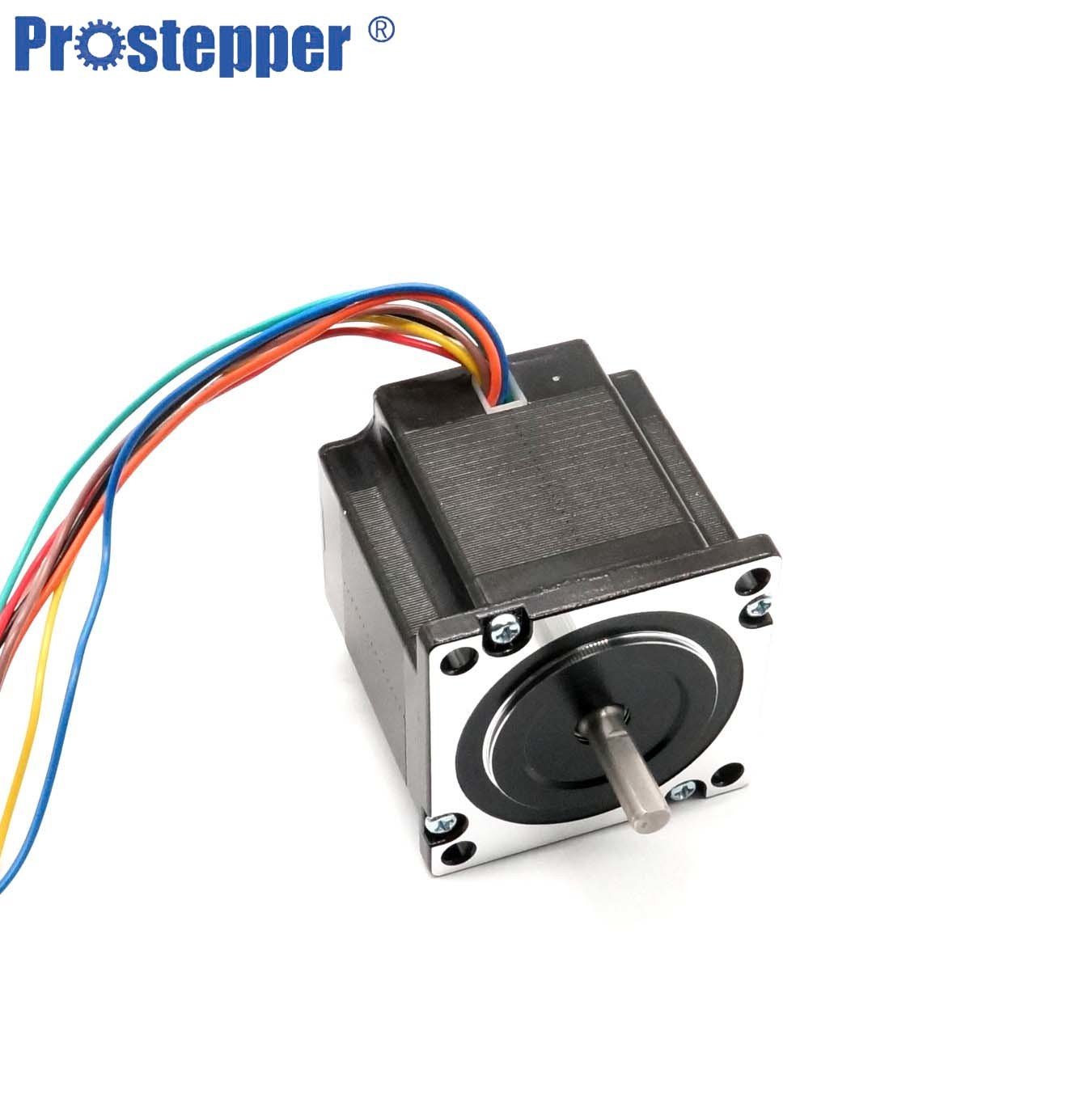

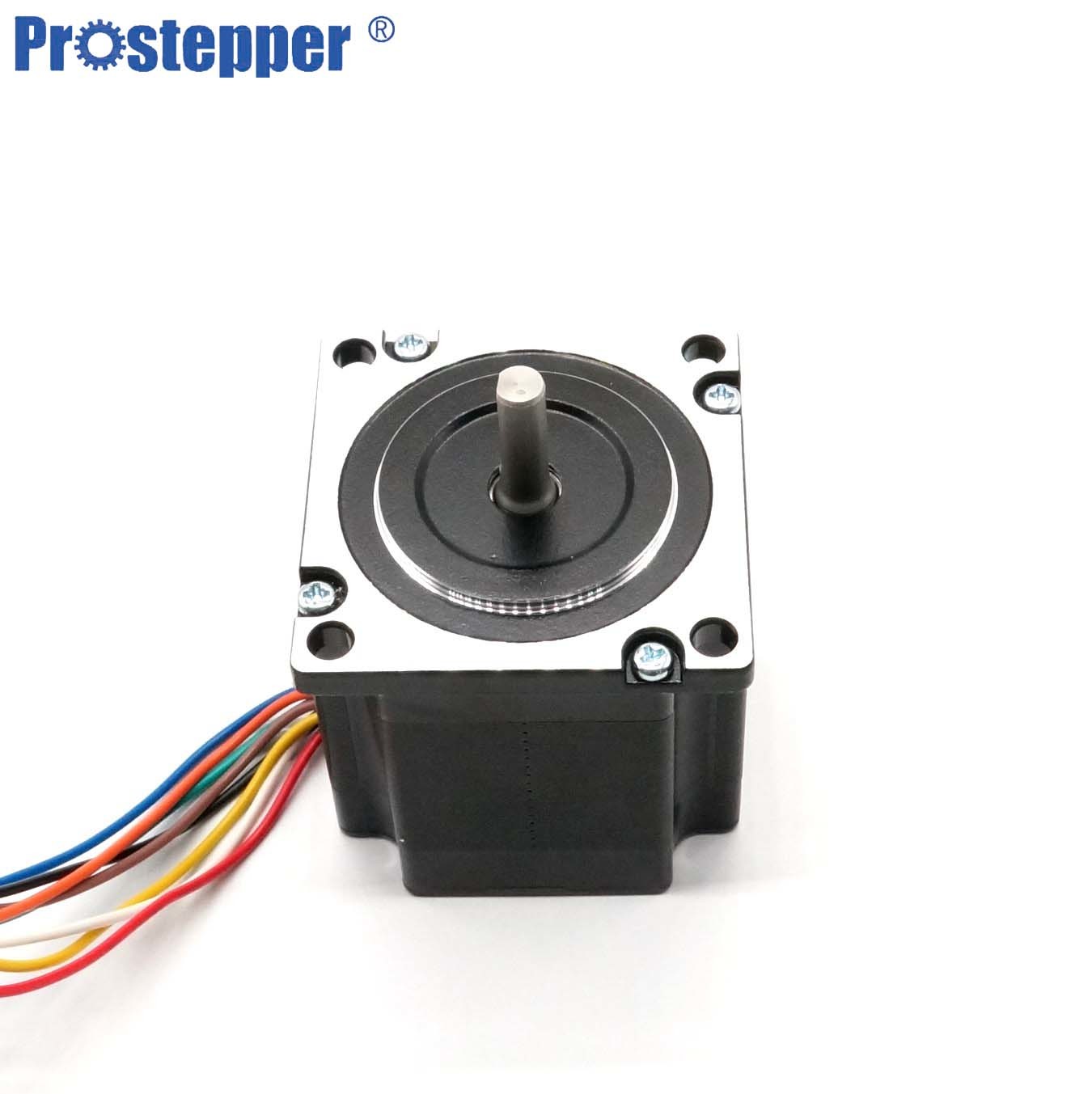

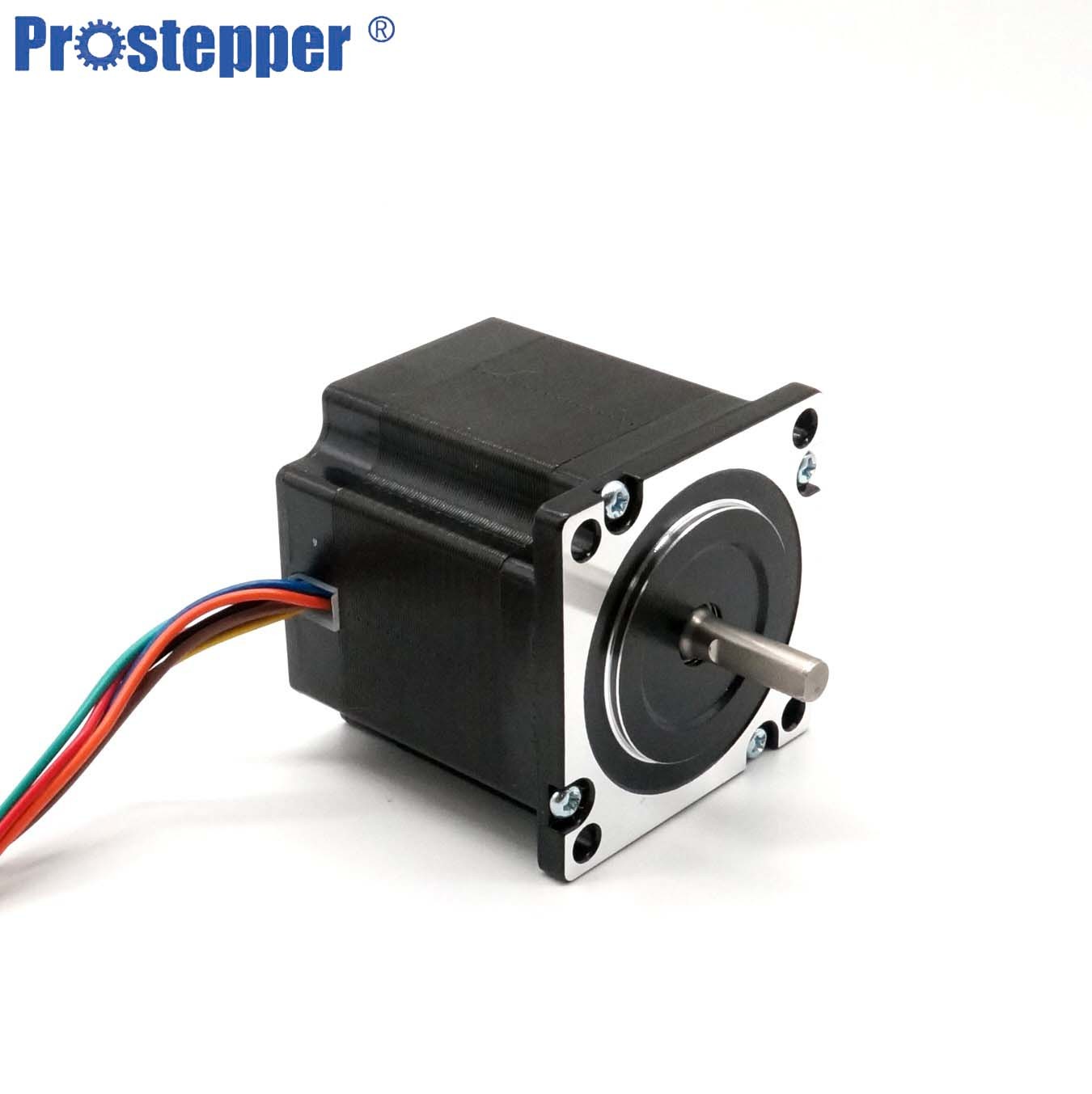

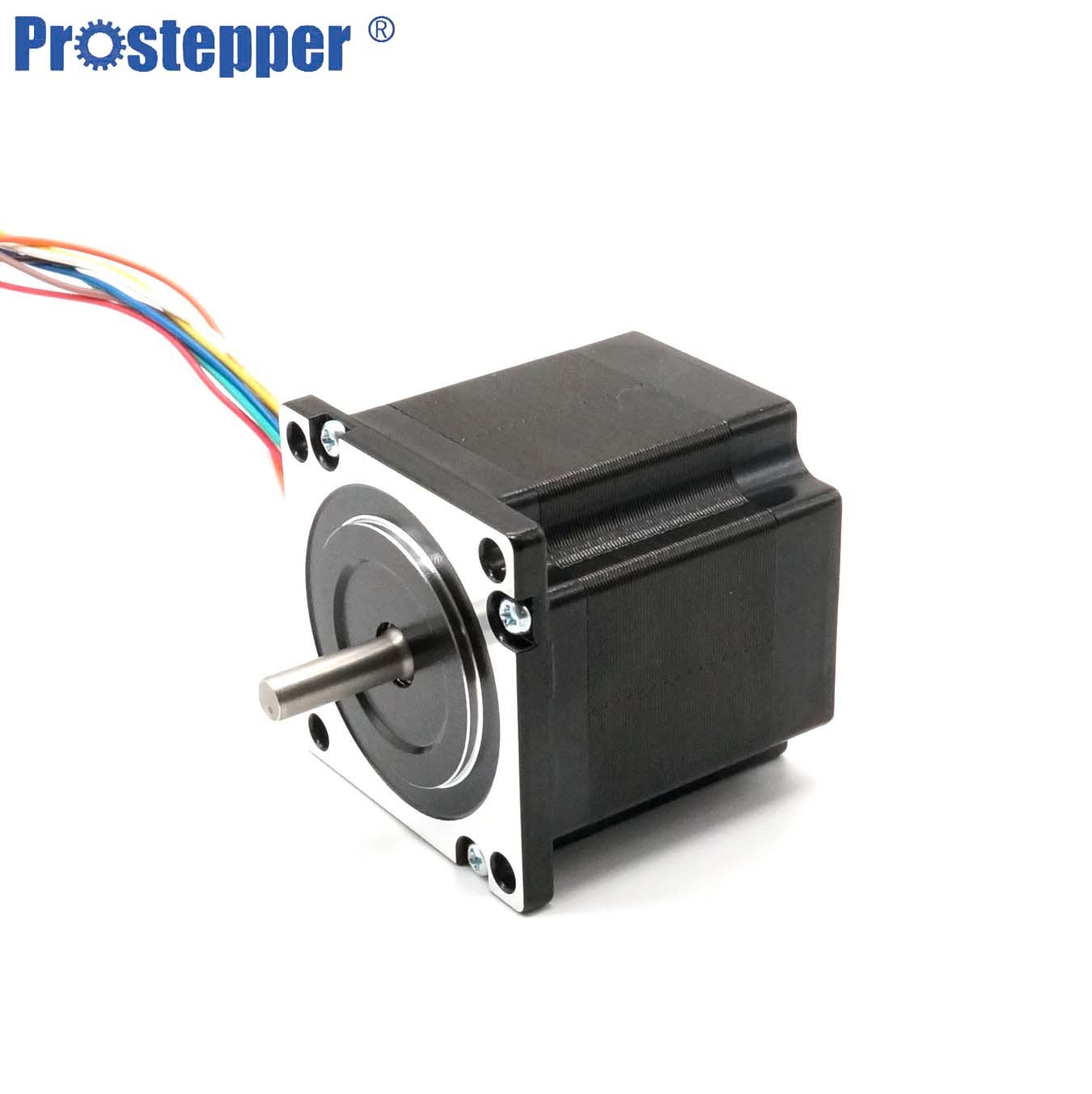

57 মিমি 1.8 ডিগ্রি হাইব্রিড স্টিপার মোটর NEMA23 2 ফেজ প্যাকেজিং মেশিনের জন্য স্টেপিং মোটর
NEMA23 হাইব্রিড স্টিপার মোটর সম্পর্কিত বর্ণনা
স্টেপিং মোটরের কৌণিক স্থানচ্যুতি বৈদ্যুতিক ডালের সংখ্যার দ্বারা সুনির্দিষ্টভাবে নিয়ন্ত্রণ করা যায় ng একক নির্ভুলতা কোনও প্রতিক্রিয়া ডিভাইস ছাড়াই ± 0.09 within এর মধ্যে নিয়ন্ত্রণ করা যায়।
উপাদান মানের: কোট 304 স্টেইনলেস স্টিল, জল জ্যাকেট উচ্চ সংকোচনের ingালাই অ্যালুমিনিয়াম টিউব, লাল তামা কুণ্ডলী।
পণ্য, এজিভি এবং অটোমোবাইল।
.ফোরড / বিপরীত ঘূর্ণন, বিরতি এবং হোল্ড
স্টেপিং মোটরের ফরোয়ার্ড / বিপরীত ঘূর্ণন নিয়ন্ত্রিত বৈদ্যুতিক ডালের ইনপুট ক্রম দ্বারা নিয়ন্ত্রিত হতে পারে।
স্টেপিং মোটর লকের ক্ষেত্রে (মোটর ওয়াইন্ডিং জোর করা হয়, কোনও বাহ্যিক বৈদ্যুতিক পালস কো নেই)মিমিএবং), স্টেপিং মোটর এখনও একটি নির্দিষ্ট টর্কের আউটপুট বজায় রাখতে পারে।
বিশেষ উল্লেখ
মোড নং | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
জিভ ধরে | 1.7Nm | ||
সম্পর্কিত বর্তমান | 2 এ / পর্যায় | 3 এ / পর্যায় | 4 এ / পর্যায় |
প্রতিরোধ | 2 Ω / পর্যায় | ০.৯Ω / পর্ব | 0.5Ω / পর্যায় |
আনয়ন | 6MH / পর্যায় | 2.7MH / পর্যায় | 1.6MH / পর্যায় |
জড়তা | 280g.cm2 | ||
ওজন | 0.72 কেজি | ||
দৈর্ঘ্য | 55.5 মিমি | ||
সংযোগ | পি |
মোড নং | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
জিভ ধরে | 2N.m | |||
সম্পর্কিত বর্তমান | 3 এ / পর্যায় | 4 এ / পর্যায় | 5 এ / পর্যায় | |
প্রতিরোধ | ১.১ΩΩ / পর্ব | 0.65Ω / পর্যায় | 0.37Ω / পর্যায় | |
আনয়ন | 4.2MH / পর্যায় | 2.35MH / পর্যায় | 1.8MH / পর্যায় | |
জড়তা | 480g.cmঘ | |||
ওজন | 1.1 কেজি | |||
দৈর্ঘ্য | 76.5 মিমি | |||
সংযোগ | পি | এল |
স্টিপার মোটরগুলি তাদের ব্যবহারে বৈচিত্র্যময় তবে বেশ কয়েকটি সাধারণ মধ্যে রয়েছে:
বৈশিষ্ট্য:
এই নিবন্ধটিতে ঘোরানো 4 ওয়্যার বাইপোলার।
1.8 ° ধাপের কোণ, মোটরগুলি স্টেপার মোটর ড্রাইভ বোর্ডগুলির সাথে সরাসরি সামঞ্জস্যপূর্ণ এবং অর্ধ ধাপ মোডে মোটর (যদি প্রয়োজন হয়) চালিত হয় তবে প্রতি ধাপে 0.9 higher উচ্চতর রেজোলিউশন, উচ্চতর পারফরম্যান্স স্থায়িত্ব এবং দ্রুত পদক্ষেপের হারের ফলে হয়।দিক, গতি, ত্বরণ / পতন একটি স্টিপার মোটর নিয়ামক দ্বারা নিয়ন্ত্রিত হতে পারে,, স্টেপার মোটরের উইন্ডিংয়ের সঠিক বৈদ্যুতিক পালস ক্রম প্রয়োগ করে স্পিন্ডেলের 1.8 ° ধাপ কোণ কোণে ঘোরাফেরা (অর্থাৎ বিপ্লব প্রতি 200 পদক্ষেপ)।যখন সঠিকভাবে লোড এবং চালিত হয় তখন এই মোটরগুলি বিচ্ছিন্ন আউটপুট পদক্ষেপ উত্পাদন করে।পদক্ষেপের সংখ্যা এবং আবর্তনের গতি ডাল সংখ্যা এবং ইনপুট সিগন্যালের ফ্রিকোয়েন্সি দ্বারা নির্ধারিত হয়।এটি গতি এবং অবস্থান নিয়ন্ত্রণের জন্য একটি আদর্শ পদ্ধতি সরবরাহ করে।মোটরগুলি স্টেপার মোটর ড্রাইভ বোর্ডগুলির সাথে সরাসরি উপযুক্ত।
